衛星データを活用しよう




JAXA(宇宙航空開発機構)が地球観測衛星「だいち」が撮影した3次元地形データの無償公開をインターネットではじめました。3次元プリンターを使って地図模型もできます。いろいろな角度から地形を見れます。ハザードマップの立体版としても作成できます。時間経過をプラスしたり、授業にいろいろ使えます。



「だいち」撮影3次元データ(http://www.jaxa.jp/press/2015/05/20150518_daichi_j.html)

世界最高水準の全世界標高データ(30m版)の無償公開について

平成27年5月18日

宇宙航空研究開発機構

 宇宙航空研究開発機構(JAXA)は、陸域観測技術衛星「だいち」(ALOS)による観測画像を用いて整備した、全世界の陸地の起伏を水平方向 30mの細かさで表現できる標高データセット(30mメッシュ版)の無償公開を開始します。今回、日本を含む東アジア、東南アジア域から公開を開始し、順 次、全世界の陸地(緯度82度以内)に拡大する予定です。(別紙1.参照)
 今回、公開するデータセットは、全世界規模で整備される標高データセットとして現時点で世界最高精度を持つ「全世界デジタル3D地形データ」(別紙3.参照)の標高データセット(5mメッシュ版)をベースとして作成しており、30mメッシュ版としての高さ精度も世界最高水準です。本データセットは、科学研究分野や教育、地理空間情報を活用した民間サービス等での利用が期待されています。(別紙2.参照)

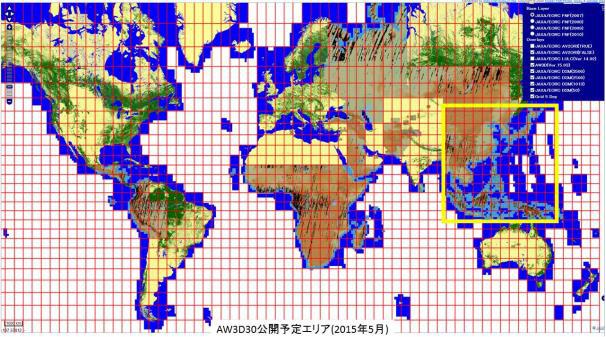

1. PRISM全世界標高データ(30mメッシュ版)当初公開範囲(黄色四角)


2. PRISM全世界標高データの利用例(想定) ※いずれもDSMに「だいち」衛星画像を重ね合わせて利用した例


(a) 河川流出解析やハザードマップの基盤情報
  図中の青塗りされた部分が、河川自体または浸水が予想されるエリア(薄い青ほど水深が深い)

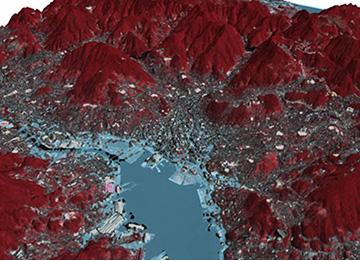

(b) 津波危険度シミュレーション
  図中の青塗りされた部分が、一定条件下において、津波が到達すると予想されるエリア。

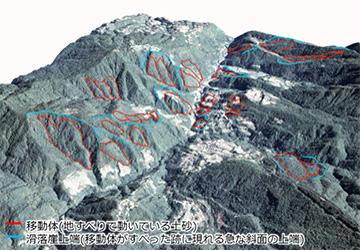

(c) 地形判読や解析

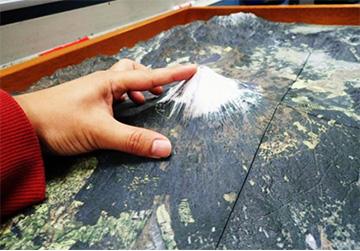

(d) 3D模型を使った教育分野

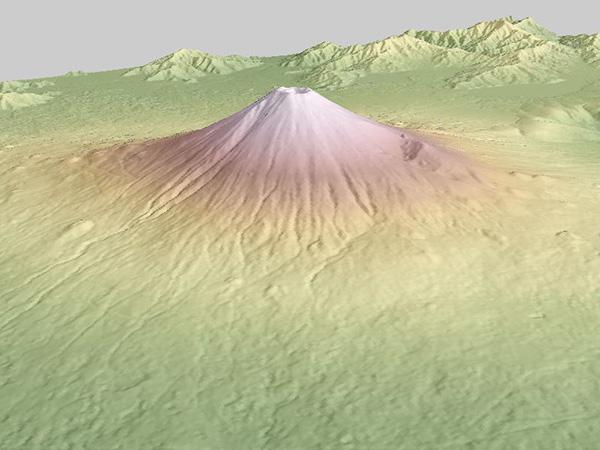

3. 「デジタル3D地形データ」とは

 地表の3次元座標値(水平位置と高さ)が記録されたデータのことで、水平位置を示す正射投影画像と高さを示す数値標高データの2種類のデータで 構成されます。正射投影画像とは、上空から撮影された画像の地形にともなう歪みを除去し、正しい位置情報が付与された画像のことです。
 JAXAが整備するデジタル3D地形データの数値標高モデルには、「だいち」のPRISMが取得した画像の中から雲が少ない約300万枚を活用して、世 界で初めて5m解像度(正射投影画像は2.5m)という細かさと、5mの高さ精度で世界中の陸地の起伏を表現しています。

[無償公開セットの概要]
陸域観測技術衛星「ALOS」搭載のパンクロマチック立体視センサ (PRISM) による全球数値地表モデル (DSM) の30m相当 (1arcsec) 解像度版データセット

ALOS全球数値地表モデル (DSM) "ALOS World 3D - 30m" (AW3D30)

http://www.eorc.jaxa.jp/ALOS/en/aw3d30/MapTiles/v1505/10/905/620.png

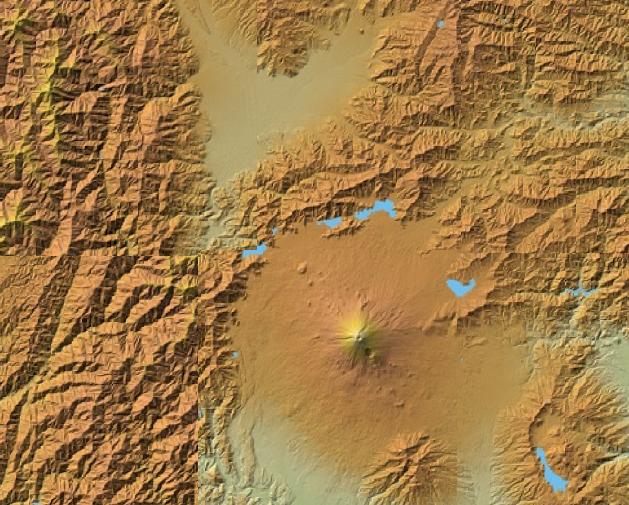

公開データセットのサムネイル (180m相当解像度、黒色は雲域マスク)
陸域観測技術衛星「ALOS」搭載のパンクロマチック立体視センサ (PRISM) による全球数値地表モデル (DSM) の30m相当 (1arcsec) 解像度版データセットを無償公開します。第一弾として日本域を先行公開し、順次、全球陸域 (緯度82度以内) を公開する予定です。
本データセットは、全球規模で整備される標高データセットとして現時点で世界最高精度を持つ「全世界デジタル3D地形データ」のDSMデータセット (5m相当解像度) をベースとして作成しています。JAXAは科学研究分野や地理空間情報を活用したサービス等に広く利用していただくために水平解像度30mデータセットを無償で公開します。
[利用規約]

本データセットは、下記の条件でどなたでも無償でご利用いただけます。

  • ① 平和利用目的のみでご利用ください。
  • ② 本データセットを用いた製品やサービス等を第三者へ提供・公表する際には、JAXAが原初データの提供者である旨を表示してください。
  • ③ 利用者による本データセットの第三者への再配布や転売を禁止します。
  • ④ 本データセットを利用した成果を公表する際は、データの出所と著作権 (©JAXA) を表示してください。
  • ⑤ JAXAは本データセットの品質や信頼性について一切保証するものではなく、利用者が本データセットの利用に よって生じた損害または損失についてJAXAは一切の責任を負うものではありません。また、本データセットを変更・削除したり、提供そのものを中断・中 止・終了することがあったとしても、JAXAはこれによって生じる利用者のいかなる損害についても責任を負うものではありません。
[ダウンロード方法]
下記HPからダウンロードしてください。
http://www.eorc.jaxa.jp/ALOS/aw3d30/index_j.htm
